在金剛石鋸片接觸大理石應力分區中，利用LS-預柱軟件對仿真結果進行了后處理。

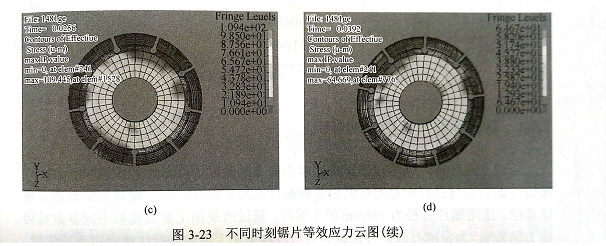

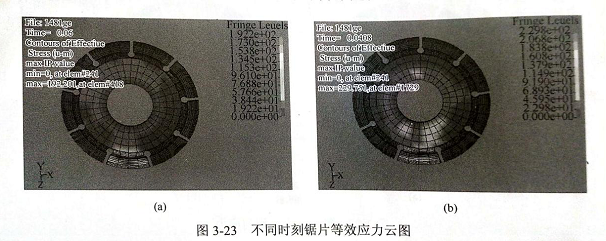

  從不同時間鋸片等效應力云圖可以看出，最大等效應力一般出現在金剛石鋸片的下部(鋸片與大理石接觸的部位)，鋸片直徑為35米。

  鋸片下部出現等效應力，主要是因?yàn)樵谟媒饎偸徠懈畲罄硎倪^程中，大理石被金剛石顆粒粉碎，對金剛石鋸片與大理石的接觸產生很大的沖擊力，從而使鋸片與大理石的接觸部位產生最有效的應力。

  最大等效效應發生在金剛石鋸片直徑35 mm處，主要是因?yàn)榇罄硎谴嘈圆牧?。?dāng)大理石被金剛石顆粒粉碎時，金剛石鋸片仍以恒定的角速度(800rad/s)繞z軸旋轉。恒定的角速度在鋸片上產生很大的徑向應力、周向應力和離心應力。

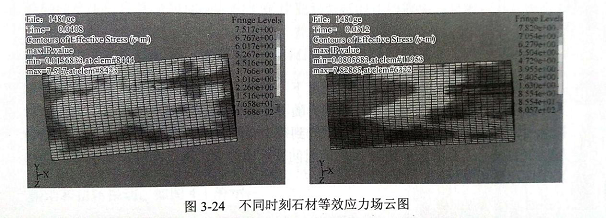

  可以看出，大理石在不同時期是脆性材料，傳遞的應力主要集中在大理石與鋸片接觸的一小部分，應力集中出現在局部，這是因?yàn)樵诖罄硎c鋸片接觸的地方，金剛石鋸片對大理石產生較大的沖擊，從而導致了巖石的脆性和斷裂，導致應力集中。

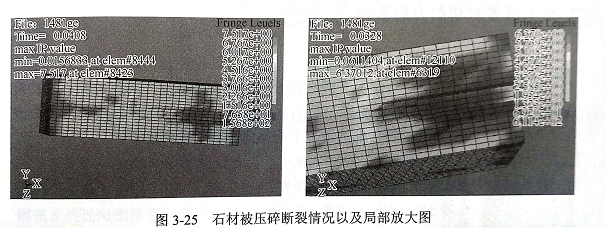

  在金剛石鋸片的切割過程中，大理石的局部放大圖可以清楚地看到大理石的破碎和破碎，但大理石斷裂、裂紋擴展以及切屑形狀和狀態的模擬效果并不好。
